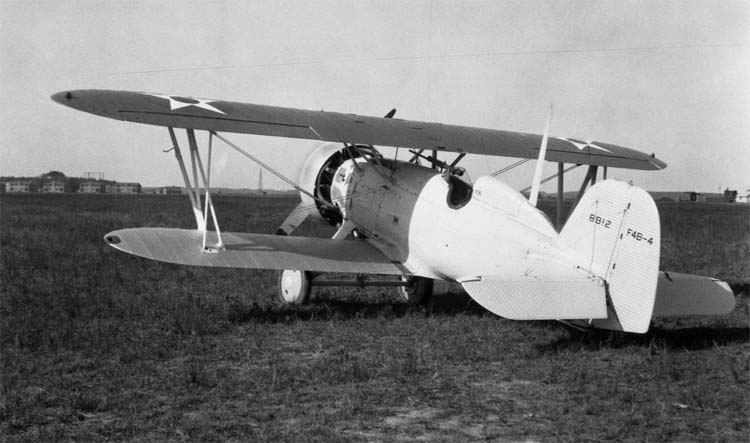

F4B
 Истребитель F4B фирмы Boeing по заслугам считают в США одним из лучших истребителей-бипланов конца 20-х годов минувшего столетия. Он состоял на вооружении около 20 лет и стал последним истребителем-бипланом смешанной конструкции. Сменившие его самолеты имели уже цельнометаллическую конструкцию фюзеляжа и крыла. Различные варианты F4B строились крупными сериями, что позволило фирме Boeing не только утвердиться на авиационном рынке, но и, что более важно, выдержать экономические потрясения времен "великой депрессии". История создания этого истребителя началась с разработки перспективных самолетов, предназначенных для замены палубных истребителей FB-1 и FB-2. Первый был принят на вооружение в 1925 году. Самолет создавался на базе армейского истребителя PW-9 (Pursuit Plane Water-cooled, что дословно означало "самолет-охотник с водяным охлаждением"), запущенного в производство незадолго до этого, в 1924 году. FB-1 практически ничем не отличался от PW-9, на авианосцах он никогда не базировался и находился на вооружении только частей морской пехоты. Описание конструкции Палубный истребитель F4B-4 представлял собой одноместный одномоторный одностоечный расчалочный полутораплан смешанной конструкции с полотняной обшивкой и неубирающимся шасси. Фюзеляж ферменной конструкции с силовым набором из дюралюминиевых труб, обшитый листовым дюралюминием. Панели, закрывавшие отсек агрегатов двигателя, крепились шлицевыми замками "фейри"с утапливаемой головкой. На панелях, закрывавших коробку агрегатов двигателя, имелись щели для отвода горячего воздуха В носовой части фюзеляжа на мотораме из стальных труб монтировался двигатель. В свою очередь, моторама устанавливалась на первом силовом шпангоуте, выполнявшем к тому же роль противопожарной перегородки. К этому шпангоуту крепились и основные стойки шасси. Сразу за противопожарной перегородкой размещался бензобак емкостью 230 л. Сверху и сбоку фюзеляжа, перед кабиной пилота, устанавливались пулеметы. Под фюзеляжем, непосредственно по центру тяжести самолета, мог подвешиваться сбрасываемый топливный бак обтекаемой формы емкостью 208 л.Кабина летчика открытого типа с креслом из дюралюминия (на большинстве самолетов), без бронеспинки. Сиденье имело чашку под спасательный парашют и могло регулироваться по высоте. Голову летчика от набегающего потока прикрывал прозрачный козырек. Через вырез в козырьке проходил установленный перед кабиной оптический телескопический прицел. Сзади подголовника размещался гаргрот хорошо обтекаемой формы, уменьшавший аэродинамическое сопротивление. В гаргроте под быстросъемной крышкой располагалось спасательное снаряжение, включавшее в себя спасательную лодку или плот, а также снаряжение и запас продуктов на случай аварийной посадки. Для удобства доступа в пилотскую кабину на верхнем крыле имелись поручни. Изнутри кабина была цвета морской волны и лишь центральная приборная доска-черной.Крыло деревянной конструкции. Площадь бипланной одностоечной коробки- 21,13 м2. Ее жесткость обеспечивалась профилированными лентами-расчалками и внутренними тросами-расчалками в верхнем и нижнем крыльях. Верхнее и нижнее крылья имели идентичную двухлонжеронную конструкцию. Лонжероны коробчатого типа. Их продольный силовой набор составляли нервюры ферменной конструкции, собранные на клею. До первого лонжерона носок крыла - с фанерной обшивкой, поверх которой все крыло обтягивалось полотном с последующим покрытием аэролаком.Элероны с аэродинамической компенсацией располагались только на верхнем крыле и имели дюралюминиевый каркас и обшивку из листового дюралюминия. Управление элеронами жесткое, через тяги профилированной формы, подходившие к ним от нижнего крыла, где проходила проводка управления. На нижнем крыле в местах крепления подкосов могли устанавливаться бомбодержатели. Хвостовое оперение - с дюралюминиевым каркасом и обшивкой; последняя выполнялась из гофрированного металла. Конструктивно горизонтальное оперение состояло из стабилизатора и руля высоты. На последнем (как и на руле направления) отсутствовали триммеры и другие устройства компенсации аэродинамических сил. Вертикальное оперение состояло из киля и руля направления. Лонжероны рулей высоты и направления - трубчатые, а управление - тросовое, соответственно от ручки управления и педалей. Для жесткости стабилизатор поддерживался снизу двумя профилированными подкосами, а сверху - тросами-расчалками. Узлы навески руля направления и высоты прикрывались подпружиненными крышками. Шасси неубирающееся, стойки - пирамидального типа с "ломающейся" осью. Амортизация основных стоек шасси масляно-воздушная. Тормоза колес пневматические, колодочные. Установка обтекателей колес на серийных машинах не предусматривалась - испытания этих элементов на самолете Р-12Е показали отсутствие сколько-нибудь ощутимого прироста скорости. Хвостовое колесо самоориентирующееся. Амортизационный шток колеса закрывался брезентовой рубашкой. На армейских самолетах Р-12 вместо колеса устанавливался костыль. Силовая установка самолета состояла из 9-цилиндрового двигателя воздушного охлаждения R1340-16 фирмы Pratt and Whitney мощностью 550 л.с. Воздушный винт двухлопастный, цельнометаллический, правого вращения. Угол установки лопастей и, соответственно, шаг винта можно было фиксировать на земле в одном из трех положений. За двигателем на противопожарной перегородке располагался маслобак. Вооружение самолета состояло из двух синхронных пулеметов "Кольт" калибра 7,62 или 12,7 мм с боезапасом по 250 патронов на каждый пулемет. Подача боеприпасов - ленточная. Снаряженные патронные ленты размещались в патронных ящиках. На нижнем крыле предусматривалась установка двух держателей под бомбы калибра до 227 кг или балочных держателей для 11,4-кг бомб. Под фюзеляжем можно было разместить дополнительный держатель для 227-кг бомб. Фюзеляжный держатель имел удлиненные стойки, позволявшие выводить бомбу за пределы ометаемого винтом пространства, что давало возможность выполнять бомбометание с пикирования.
| |||||||||||||||||||||||||||||||||||||||||||||||||||||||
